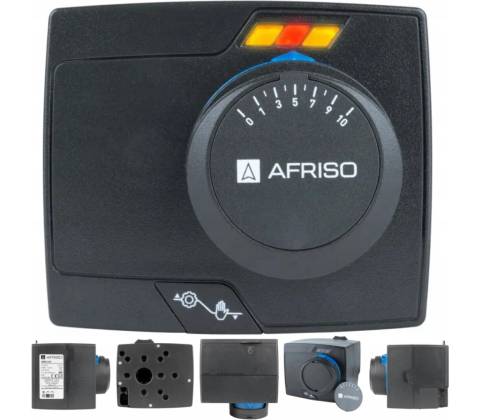

Afriso ARM 343

ELEKTRICKÝ POHONNÝ MOTOR PRO SMĚŠOVACÍ VENTIL ARM 343 PROCLICK 3-BODOVÝ AFRISO 1434310 ❇ Pohony ARM ProClick se vyznačují jedinečnými funkcemi a atraktivním vzhledem. ⏩ Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. ⏩ Velké LED diody ukazují směr otáčení ventilu. ⏩ Ruční otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. ⏩ Pohony ARM ProClick nevyžadují žádnou údržbu díky použití mimořádně adhezivního maziva na ozubení. ⏩ Pohony jsou dodávány s elektrickým kabelem o délce 2 m s žilami jasně označenými barvami. ⏩ Kabel je připojen k pohonu pomocí zástrčky, která je zajištěna víkem. ⏩ To umožňuje montáž pohonu na ventil bez připojeného ovládacího kabelu. ⏩ Montáž pohonu ARM ProClick na směšovací ventily ARV ProClick se provádí bez použití nářadí a bez dalších dílů nebo adaptérů. ⏩ Pomocí vhodných adaptérů lze pohony ARM ProClick namontovat i na ventily předchozí generace ARV a na ventily jiných výrobců. ⏩ V závislosti na konstrukci ventilů lze pohony ARMProClick namontovat na ventil pomocí mechanismu ProClick nebo tradičním způsobem pomocí upevňovacích a protiběžných šroubů. ⭐ POUŽITÍ ⭐ ⚡ Elektrické pohony ARM ProClick 1434310 jsou určeny k ovládání otočných směšovacích ventilů. V závislosti na verzi je jejich točivý moment 6 nebo 15 Nm. Jejich rozsah otáčení je 90°. Je také možné ovládat pohon v ručním režimu pomocí otočného knoflíku.

• ✔ Napájecí napětí: 230 V AC
• ✔ doba otáčení o 90°: 120 sekund
• ✔ točivý moment: 6 Nm
• ✔ typ ovládání: 3bodové

⭐ INOVATIVNÍ SYSTÉM PROCLICK ⭐ ✴ Největší výhodou nové generace směšovacích ventilů ARV ProClick a elektrických pohonů ARM ProClick je inovativní systém ProClick. ✴ Díky němu je montáž nového pohonu ARM ProClick na novém ventilu ARV ProClick omezena na dva jednoduché kroky: 1 Fotografie knoflíku z ventilu ARV ProClick. 2 Nasazení pohonu ARM ProClick na něj. ⚡ A to vše bez jakýchkoli dalších prvků a použití nářadí. Jen tak! ⚡ ✳ Knoflík a modrý omezovací kroužek jsou namontovány na ventilu se závorou. ✳ Pod knoflíkem je vždy přišroubovaný adaptér pro elektrické pohony ARM ProClick. ✳ Montáž pohonu se provádí nasunutím na ventil s adaptérem do uživatelsky přívětivé polohy. ✳ K sejmutí pohonu z ventilu stačí pouze stisknout a podržet tlačítko pro uvolnění blokovacího mechanismu. ⭐ OSVĚŽENÝ DESIGN ⭐ ✔ Pro pohodlnější ruční ovládání jsou otočné knoflíky v otočných směšovacích ventilech ARV ProClick a elektrických pohonech ARM ProClick větší než u předchozí generace. ✔ Mají také otočnou číselnou stupnici, která je namontována na západku. ⭐ POPIS PRODUKTU ⭐ c.⏩LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu. d.⏩ Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu. f. ⏩ Tlačítko režimu provozu – Jednoduché tlačítko umožňuje změnu režimu provozu pohonu z automatického na ruční. e.⏩ Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojů ⭐ SCHÉMA MONTÁŽE POHONU NA VENTILU PROCLICK ⭐ 1 ARV ventil ProClick 2 Čtyři upevňovací body mechanismu ProClick 3 Zploštění na adaptéru 4 Páčka mechanismu ProClick 5 Pohon ARM ProClick 6 Prsten s indikátorem 7 Knoflík 8 Oboustranná stupnice ⚠ Pro montáž pohonu ARM ProClick na ARV ventily předchozí generace slouží připojovací sada 1410110 (k dispozici na našich ostatních aukcích nebo v možnosti „koupit v sadě“ ⏩ a. značka ⏩ adaptér na čep ventilu ⏩ c. šroub blokující pohon ⭐ MONTÁŽ POHONU JE MOŽNÁ V JEDNÉ ZE 4 POLOH ⭐ ⏩ Ukazovací prvek modrého kroužku by měl být nastaven nahoru. ⏩ Pokud je po nasazení pohonu na ventil tento prvek v jiné poloze, je nutné vytáhnout knoflík, demontovat modrý kroužek a znovu jej nasadit pomocí ukazovacího prvku směrem nahoru. ⏩ Modrý kroužek má z vnitřní strany konstrukční prvek umožňující jeho podkopání plochým šroubovákem.
