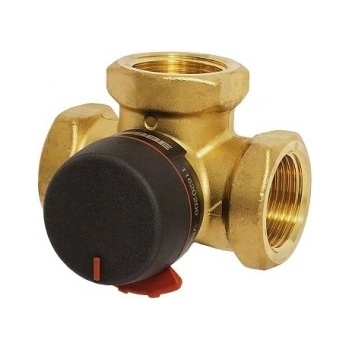

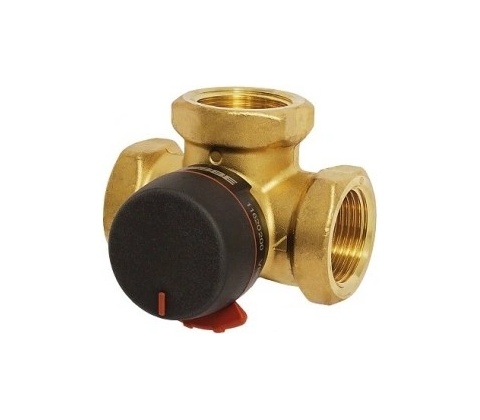

Esbe 11620300

VRG 231, VNITŘNÍ ZÁVIT

Kompaktní směšovací ventily řady VRG 230 jsou vyrobeny z mosazi typu DZR s ochranou proti vyluhování zinku s možností použití pro aplikace kde není požadována regulační charakteristika. Pro jednodušší a pohodlnější ovládání jsou ventily opatřeny protiskluzovým knoflíkem s měkkým povrchem a nastavitelnými koncovými spínači s úhlem otáčení max 90°. Stupnice pod knoflíkem může být umístěna libovolně po dráze otáčení srdce klapky v závislosti k orientaci ventilu v aplikaci. Ventily VRG230 společně s pohony ESBE řady ARA600 nebo ovladači ESBE řad CRA110 a CRB100 nabízejí také možnost snadné automatizace díky jedinečnému rozhraní mezi ventilem a pohonem.

Ventily ESBE VRG230 jsou k dispozici ve velikostech DN 15 – 50 s vnitřním nebo vnějším závitem, s otočnou maticí v DN20 nebo svěrnými kroužky pro potrubí s vnějším průměrem 22 a 28 mm.

Ventily VRG 140 jsou navrženy pro

Topení

Chlazení

Pitnou vodu

Solární systémy

Ventilaci

Centrální rozvody

Vhodné kompatibilní servopohony řada ARA600 řada 90 (nutný adaptér) řada 90C řada CRB100 řada CRA110

Obj. číslo

DN

Kvs

Připojení

A

B

C

D

Hmotnost (kg) 11620100 20 6,3

Rp 3/4" 36 72 32 50 0,43 11620200 25 10

Rp 1" 41 82 34 52 0,7 11620300 32 16

Rp 1 1/4" 47 94 37 55 0,95 11621400 40 30

Rp 1 1/2" 53 106 44 60 1,72 11621600 50 40

Rp 2" 60 120 46 64 2,39
