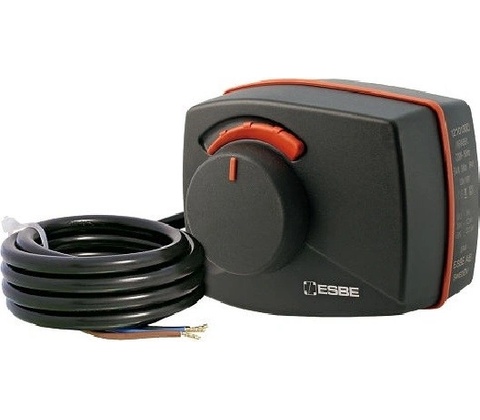

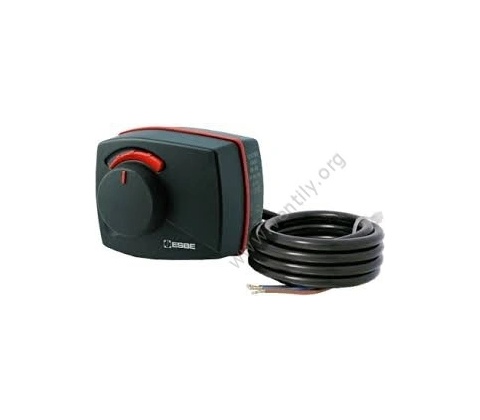

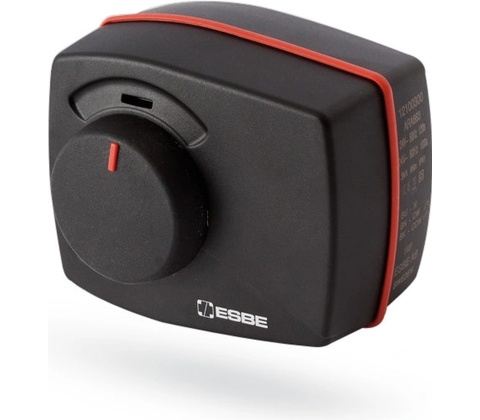

Esbe ARA 663

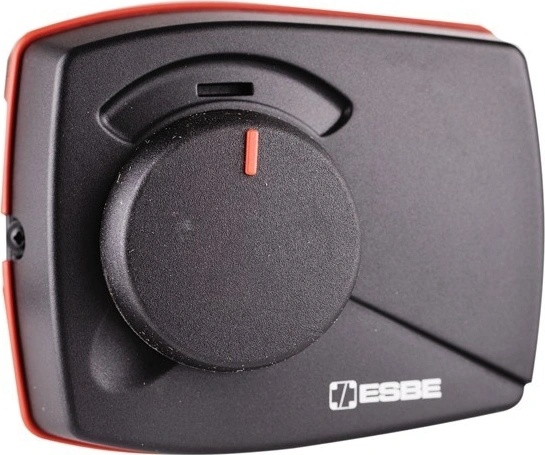

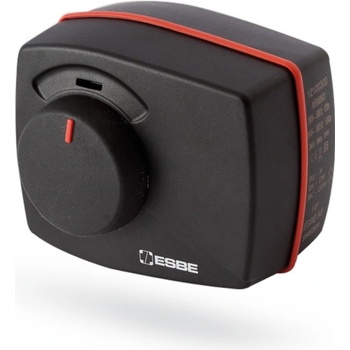

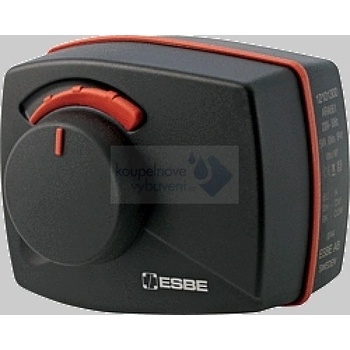

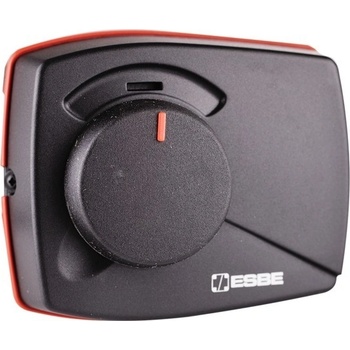

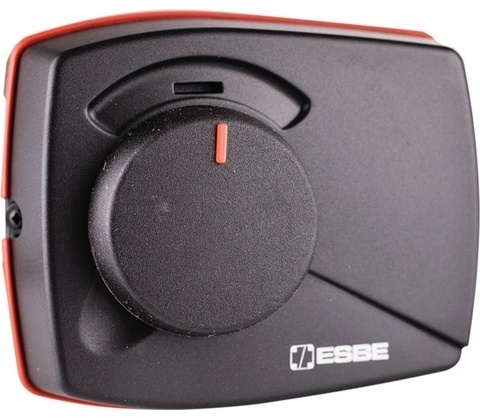

SERVOPOHONY ARA600 S 3-BODOVÝM ŘÍZENÍM

Servopohony řady ARA600 jsou určeny k motorizování otočných směšovacích ventilů dimenzí DN 15-50. Řady ARA6X1, ARA6X2, ARA6X3 a ARA6X4 mají 3-bodový řídicí signál a jsou určeny pro směšovací aplikace.

Servopohony mají operační úhel 90° a ventil může být v případě potřeby jednoduše ovládán manuálně, díky vytahovacímu knoflíku na čelní straně servopohonu.

Varianty

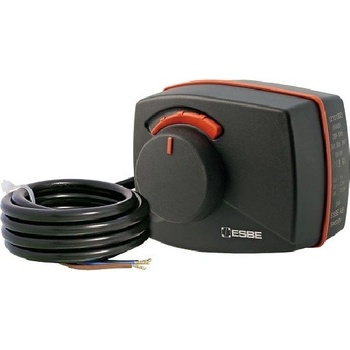

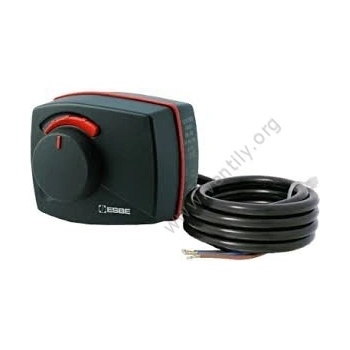

Servopohony s 3 bodovým řídicím signálem jsou dostupné s napájením 230V nebo 24V a jsou vybaveny 1,5 metrovým přípojným kabelem. Je dostupná široká paleta dob běhu od 30 po 1200 sekund. Přídavný spínač, který může být nastaven do jakékoliv polohy v rádiusu otáčení servopohonu, je dostupný jako již vestavěný do servopohonů řady ARA6X2 a ARA6X4 nebo může být jako samostatný náhradní díl objednán samostatně. Přídavný spínač může být díky inovovanému řešení nastaven manuálně páčkou dostupnou pouze vysunutím ovládacího knoflíku na čelní straně servopohonu.

Vhodné směšovací ventily

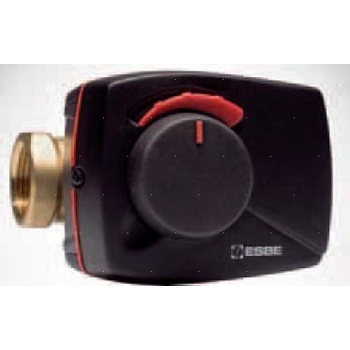

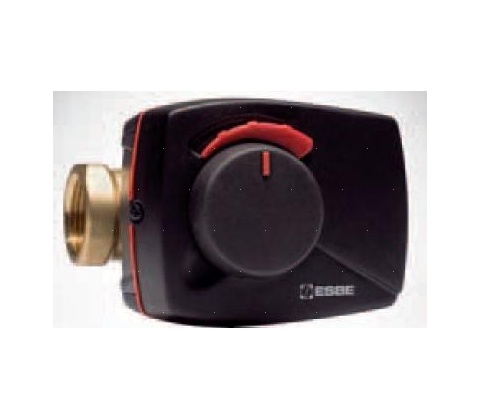

Díky unikátnímu, vysoce stabilnímu spojení mezi servopohony řady ARA600 a ventily VRG a VRB je celek mimořádně stabilní a přesný v procesu regulace. Servopohony řada ARA600 jsou aplikovatelné na ventily řady MG, G, F, BIV, T, TM, H i HG. řada VRG100 řada VRG200 řada VRG300 řada VRB100 řada MG řada G řada F ? DN40 řada BIV řada T a TM řada H a HG

Montážní sada

Servopohon je dodáván včetně adaptéru (montážní sady) pro připojení na všechny rotační ventily ESBE.

Obj. číslo napájení (vac)

DOBA BĚHU 90° (S)

ŘÍDÍCÍ SIGNÁL

KROUTÍCÍ MOMENT (NM) 12100100 24 30 3-bod. SPDT 6 12100200 24 60 3-bod. SPDT 6 12100300 24 120 3-bod. SPDT 6 12100400 24 240 3-bod. SPDT 6 12100500 24 120/240/480/1200 3-bod. SPDT 6
