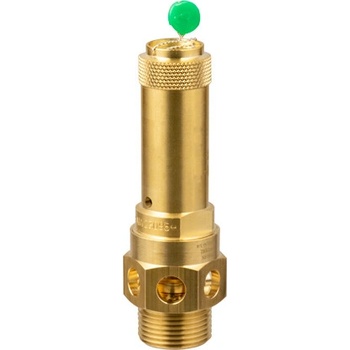

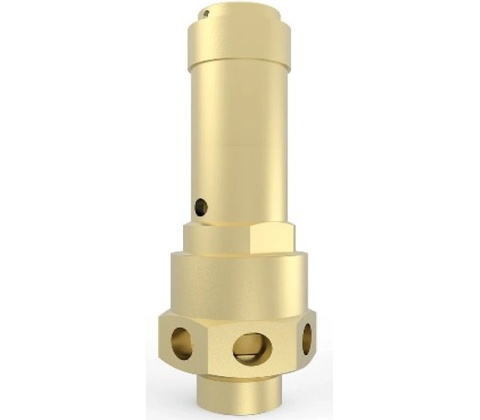

Herose 06C02

Určeno jako pojistné zařízení proti nedovolenému překročení tlaku u stabilních i mobilních tlakových nádob. Schváleno pro vzduch a obdobné plyny. Pracovní teploty: -20°C (253K) až +160°C (433K).

Ventily se dodávají pouze nastavené. Při objednání prosím uveďte otevírací tlak.

Standardní značení dle směrnice pro tlakové nádoby 97/23/EG (PED).

Dostupné možnosti - pouze na vyžádání: · Vstupní vnější závit NPT, M nebo R (vnější) · Těsnění kužele EPDM (-20°C / -4°F až +150°C / 320°F) nebo z PTFE (-60°C až + 160°C od 2,5 baru)

Vysvětlivky:

G = závit

Do = průměr vstupního otvoru (průměr sedla)

Poznámka: Ceny jsou orientační a mohou se lišit dle konfigurace, standardní materiál kuželky je FPM(Viton).

Tabulka průtoků vzduchu (Q [Nm³/h]) při různých otvíracích tlacích pro různé světlosti ventilů:

Otvírací tlak (bar) médium = vzduch

GW 1/4, 3/8, 1/2 (A₀ = 50,24 mm²) (do = 8 mm)

GW 3/8, 1/2, 3/4 (A₀ = 78,5 mm²) (do = 10 mm)

GW 3/4 (A₀ = 176,7 mm²) (do = 15 mm)

GW 1 (A₀ = 254,5 mm²) (do = 18 mm) 0,2 20 24 55 83 0,4 28 35 80 120 0,6 35 44 101 151 0,8 42 51 120 170 1,0 48 59 137 203 1,6 70 98 228 334 2,0 106 114 312 450 3,0 124 171 392 564 4,0 157 213 472 680 5,0 183 250 552 795 6,0 210 286 632 910 7,0 237 323 714 1028 8,0 263 359 794 1143 9,0 291 396 876 1261 10,0 344 468 1036 1492 12,0 397 541 1197 1723 14,0 450 613 1357 1954 16,0 504 686 2185 18,0 562 765 2439 20,0 616 838 22,0 670 912 24,0 723 985 26,0 777 1058 28,0 839 1142 30,0 893 1216 32,0 947 1289 34,0 1001 1363 36,0 1056 1437 38,0 1119 1524 40,0 1174 1599 45,0 1256 50,0 1405
