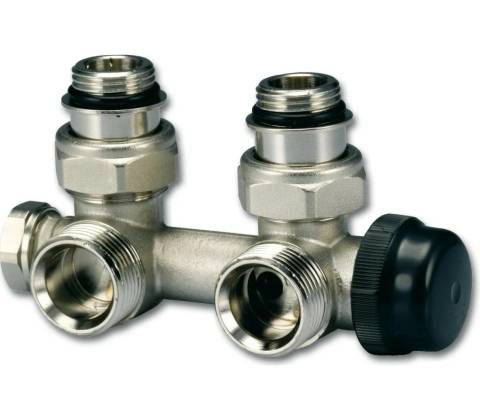

Ivar 500831

Ventil středový termostatický rohový 1/2" × EK (50 mm) | Kód 500831

Kompaktní středový sdružený termostatický ventil v rohovém provedení s normovanou připojovací roztečí 50 mm (objednací kód 500831) od výrobce IVAR představuje spolehlivé a elegantní řešení pro spodní připojení koupelnových žebříků a designových otopných těles. Integrované těleso v sobě spojuje přívodní i vratnou větev otopného okruhu, čímž zajišťuje esteticky čistou montáž bez nevzhledného křížení trubek a poskytuje základnu pro osazení termostatické hlavice pro zónovou regulaci vytápění.

Rohové provedení je určeno pro otopné soustavy, kde připojovací potrubí vystupuje přímo ze stěny za otopným tělesem. Osa ventilových hrdel a připojení k tělesu svírají úhel 90°, takže ovládací termostatická hlavice směřuje pod radiátorem rovnoběžně se stěnou a nezasahuje do volného prostoru koupelny. Ventil je osazen připojovacím závitem M30 × 1,5 pro termostatickou nebo elektrotermickou hlavici, vsuvkami 1/2" pro montáž do tělesa a spodními vývody 3/4" Eurokonus pro napojení potrubí PEX-AL-PEX či mědi.

Pro koho a do jakých instalací je středový ventil ideální:

• Koupelnové žebříky se spodním středovým připojením: Určeno pro tělesa se standardní roztečí 50 mm a vnitřními závity 1/2".
• Potrubní vývody vyvedené ze zdi (rohový ventil): Čisté zakončení potrubí vedoucího ve zdi přímo pod středem radiátoru.
• Kombinované otopné soustavy: Díky středovému zapojení zůstávají obě krajní svislá hrdla radiátoru volná pro instalaci elektrické topné tyče.
• Připojení na plastohliník i měď: Univerzální výstupy 3/4" Eurokonus umožňují snadné napojení pomocí svěrných šroubení.

Proč zvolit středový rohový ventil IVAR (kód 500831):

• Integrovaná kompaktní konstrukce: Spojení přívodní a vratné větve do jednoho masivního mosazného tělesa s roztečí 50 mm.
• Standardní připojovací závit M30 × 1,5: Plná kompatibilita s termostatickými hlavicemi IVAR, Heimeier a většinou elektronických pohonů.
• Možnost regulace i uzavření: Umožňuje přesné vyregulování průtoku i úplné odstavení tělesa při servisních pracích či malování bez vypouštění celého okruhu.
• Připojení 3/4" Eurokonus: Průmyslový standard pro těsné, rozebíratelné a spolehlivé spojení.
• Odolné mosazné provedení: Vysoká mechanická odolnost proti tlaku, teplotním rázům a korozi.

Montážní doporučení a technologické zásady:

• Před zahájením montáže zkontrolujte směr toku otopné vody a správnou orientaci přívodu a zpátečky podle označení na těle ventilu.
• Závitové vsuvky 1/2" zašroubujte do hrdel radiátoru; spoj utěsněte pomocí těsnicích O-kroužků nebo teflonové nitě.
• K dopojení vícevrstvých trubek PEX/AL/PEX (16 × 2 mm) použijte standardní svěrná šroubení 16 × 3/4" EK (pro měděné trubky adaptéry Cu 15 × 3/4" EK).
• Při montáži termostatické hlavice nastavte stupnici na nejvyšší hodnotu „5“ a našroubujte ji na závit M30 × 1,5 pouze rukou bez použití kleští.
• Po napuštění a odvzdušnění soustavy zkontrolujte těsnost všech spojů a nastavte požadovaný teplotní stupeň.

Technické parametry:

• Výrobce / Značka: IVAR CS
• Typ ventilu: Sdružený středový termostatický ventil
• Model / Objednací kód (SKU): 500831
• Konstrukční provedení: Rohové (připojení ze stěny)
• Připojovací rozteč k tělesu: 50 mm
• Připojení k radiátoru: 2× 1/2" vnější závit
• Připojení k potrubí: 2× 3/4" Eurokonus (EK)
• Připojovací závit pro hlavici: M30 × 1,5
• Materiál těla: Jakostní niklovaná mosaz CW617N
• Maximální provozní tlak: 10 bar (1,0 MPa)
• Maximální provozní teplota: 110 °C
• Určení: Teplovodní otopné soustavy, koupelnové žebříky, designové radiátory

Často kladené otázky (FAQ): • Je součástí balení termostatická hlavice a svěrná šroubení?

Tato položka pod kódem 500831 obsahuje samotné těleso ventilu se vsuvkami do radiátoru. Termostatickou hlavici M30 × 1,5 a příslušná svěrná šroubení (pro trubky PEX 16 mm nebo Cu 15 mm) lze zvolit samostatně dle typu potrubí a požadovaného designu (bílá, chrom, matná černá). • Jaký je rozdíl mezi rohovým a přímým ventilem?

Rohový ventil je určen pro potrubí vyvedené vodorovně ze zdi za tělesem. Pokud vaše trubky stoupají svisle z podlahy, je nutné použít středový ventil v přímém provedení. • Lze radiátor s tímto ventilem kombinovat s elektrickou topnou tyčí?

Ano, díky středovému připojení 50 mm zůstávají obě spodní postranní hrdla žebříku volná, což umožňuje do jednoho z nich nainstalovat elektrickou topnou tyč pro kombinovaný provoz (zimní ohřev z kotle, letní dosoušení ručníků elektřinou).
