IVAR 520049

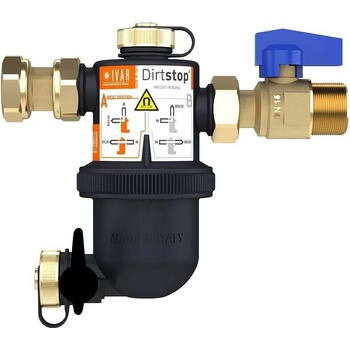

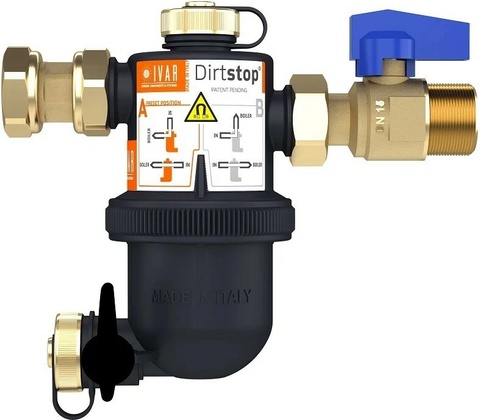

Magnetický odkalovací filtr IVAR.DIRTSTOP 3/4" – otočný (průtok 1,46 m3/h) | Kód 520049

Kompaktní otočný magnetický filtr a odkalovač nečistot IVAR.DIRTSTOP® 3/4" (objednací kód 520049) od renomovaného dodavatele IVAR CS představuje ideální ochranné řešení pro závěsné plynové kotle, elektrokotle a menší otopné soustavy rodinných domů i bytů. Díky mimořádně úsporným stavebním rozměrům a plně otočnému tělu je navržen speciálně pro instalaci do stísněných prostor přímo pod nástěnné kotle, kde spolehlivě zachycuje feromagnetický kal i mechanické usazeniny dříve, než mohou poškodit výměník či oběhové čerpadlo.

Zařízení kombinuje účinek silného neodymového magnetu a mechanického filtračního sítka. Otopná voda vstupující do filtru naráží na vnitřní konstrukci, která zpomaluje proudění a umožňuje sedimentaci těžších nemagnetických částic do spodní odkalovací komory. Výkonné magnetické pole neodymového magnetu současně přitahuje a bezpečně poutá mikroskopické částice magnetitu a korozní špony. Patentované otočné připojení umožňuje montáž do vertikálních, horizontálních i šikmých potrubních tras pod kotlem. Periodické čištění se provádí rychle a bez nutnosti vypouštění otopného okruhu pouhým vyjmutím magnetu a otevřením vypouštěcího ventilu.

Pro koho a do jakých instalací je filtr IVAR.DIRTSTOP 3/4" ideální:

• Nástěnné plynové kondenzační kotle: Přímá montáž pod kotel do stísněných prostor technických nik, kuchyňských linek nebo koupelen.
• Elektrické kotle a menší otopné okruhy: Ochrana topných těles a vnitřních armatur kotle před zanášením kalem.
• Bytové otopné soustavy a menší rodinné domy: Dimenze 3/4" a průtok do 1,46 m3/h přesně odpovídají potřebám běžných kotlů o výkonu do cca 24–28 kW.
• Elektronicky řízená oběhová čerpadla: Zamezuje usazování magnetického prachu na rotorech čerpadel a předchází jejich zadření či hlučnosti.
• Rekonstrukce topení v bytech: Rychlé doplnění magnetické ochrany při výměně starého kotle bez nutnosti rozsáhlých úprav potrubí.

Proč zvolit magnetický filtr IVAR.DIRTSTOP 3/4" (kód 520049):

• Ultra kompaktní konstrukce: Malé rozměry umožňují bezproblémovou instalaci do úzkého prostoru pod závěsným kotlem.
• Plně otočné připojení: Variabilní orientace pro vertikální, horizontální i úhlové vedení potrubí.
• Silný neodymový magnet: Vysoká účinnost záchytu jemných feromagnetických nečistot a oxidů železa.
• Integrované mechanické sítko: Zadržuje nemagnetické plovoucí částice, zbytky pájení a mechanický kal.
• Snadné odkalení bez demontáže: Vyjmutím magnetické vložky ze suché jímky se kal uvolní na dno a vypláchne přes vypouštěcí ventil.
• Kvalitní technopolymerové tělo: Nekorodující, mechanicky i tepelně odolný plast zaručující dlouhou životnost.

Montážní doporučení a postup údržby:

• Filtr instalujte na vratné potrubí (zpátečku) co nejblíže před vstup do kotle a před oběhové čerpadlo.
• Dodržte správnou orientaci toku otopné vody vyznačenou šipkou na tělese filtru.
• Spodní odkalovací nádobka s vypouštěcím ventilem musí směřovat vždy svisle dolů.
• Pro snadnou údržbu doporučujeme před a za filtr osadit uzavírací kulové kohouty.
• Běžný servis: Uzavřete přívodní ventily, vyjměte magnetickou tyč z pouzdra (zachycené částice opadnou na dno jímky) a otevřením spodního ventilu kal vypláchněte do nádobky.

Technické parametry:

• Výrobce / Dodavatel: IVAR CS
• Modelová řada: IVAR.DIRTSTOP (kompaktní provedení)
• Objednací kód (SKU): 520049
• Připojovací rozměr: 3/4" (vnitřní závit × převlečná matice / šroubení)
• Maximální provozní průtok: 1,46 m3/h
• Maximální provozní tlak: 3 bar (0,3 MPa)
• Rozsah provozních teplot: 0 °C až +90 °C
• Typ magnetu: Vysoce účinný neodymový magnet v suché jímce
• Materiál tělesa: Technopolymer
• Materiál připojovacích prvků: Jakostní mosaz CW617N
• Montážní poloha: Vertikální, horizontální i šikmá (s nádobkou směrem dolů)
• Kompatibilní média: Voda, nemrznoucí směsi na bázi glykolu

Často kladené otázky (FAQ): • Jaký je rozdíl mezi verzí DIRTSTOP (520049) a verzí DIRTSTOP XL (520135)?

Model 520049 je kompaktní filtr s průtokem 1,46 m3/h navržený primárně pro montáž pod běžné závěsné plynové kotle do stísněných prostor. Řada DIRTSTOP XL (kód 520135) je výrazně větší zařízení s trojitou separací (cyklon + duální magnet), velkou 450ml komorou a průtokem 3,00 m3/h, které je určeno pro tepelná čerpadla a náročnější soustavy. • Musí se při čištění filtru vypouštět voda z topného okruhu?

Nemusí. Pokud je filtr osazen uzavíracími kohouty, stačí je uzavřít, vytáhnout magnet a přes spodní vypouštěcí ventil kal vypláchnout během minuty do připraveného kbelíku. • Je filtr vhodný i pro tepelné čerpadlo?

Pro menší tepelná čerpadla s nižším průtokem jej lze použít, ale pro většinu běžných instalací tepelných čerpadel doporučujeme volit raději řadu DIRTSTOP XL (průtok 3,00 m3/h nebo 4,60 m3/h), která klade menší hydraulický odpor a lépe odpovídá požadavkům TČ na velký objemový oběh vody.
