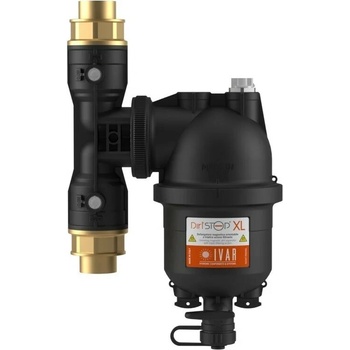

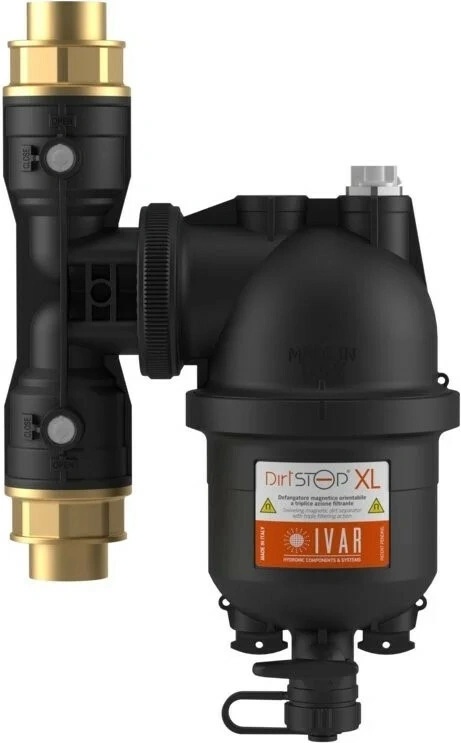

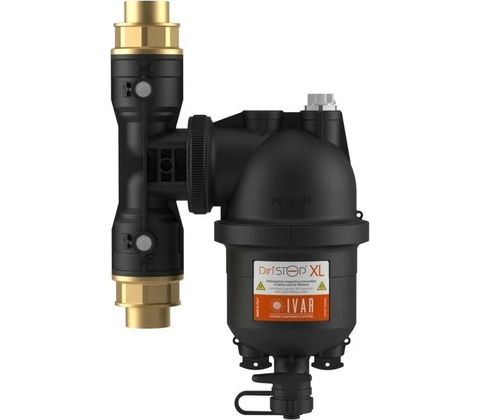

IVAR 520136

Magnetický cyklonový filtr IVAR.DIRTSTOP XL 1" FF – otočný (průtok 4,60 m3/h) | Kód 520136

• Vysoce účinný otočný magnetický filtr IVAR.DIRTSTOP® XL 1" (objednací kód 520136) [source: 1] představuje špičkový ochranný prvek nové generace s unikátní trojitou separační funkcí pro otopné i chladicí soustavy [source: 1]. Je speciálně konstruován pro systémy s vysokými objemovými průtoky – především pro moderní instalace s tepelnými čerpadly [source: 1], kondenzačními kotli větších výkonů i kombinované okruhy podlahového a radiátorového vytápění [source: 1].
• Zařízení odstraňuje magnetické i nemagnetické nečistoty během jediného průtoku média filtrem [source: 1]. Patentovaná cyklonová vložka uvádí celý objem protékající kapaliny do vířivého pohybu, čímž pomocí odstředivé síly separuje těžší mechanické a minerální částice [source: 1]. Následně dvojice silných neodymových magnetů (2× 12 000 Gauss) spolehlivě zachytí i nejjemnější mikroskopické železité kaly a magnetit [source: 1]. Finální mechanické dočištění zajišťuje nerezové filtrační sítko ve tvaru „S“, které nabízí výrazně větší filtrační plochu než běžná válcová sítka [source: 1]. Filtr disponuje otočným T-kusem s integrovanými kulovými uzávěry, což umožňuje variabilní montáž do vertikálního, horizontálního i šikmého potrubí (45°) a provádění servisu bez nutnosti vypouštění otopného systému [source: 1].

Pro koho a do jakých instalací je filtr IVAR.DIRTSTOP XL ideální:

• Soustavy s tepelnými čerpadly: Vysoký jmenovitý průtok až 4,60 m3/h a hodnota Kv 13,9 zaručují minimální tlakové ztráty, což je zásadní pro správný chod a účinnost tepelných čerpadel [source: 1].
• Kondenzační kotle a moderní zdroje tepla: Dokonalá ochrana citlivých nerezových či slitinových primárních výměníků před zanesením kalem [source: 1].
• Ochrana úsporných oběhových čerpadel: Zabraňuje ulpívání feromagnetického prachu na rotorech elektronických čerpadel s permanentním magnetem [source: 1].
• Kombinované a rozsáhlé systémy: Ideální pro rodinné domy, bytové domy i komerční prostory s podlahovým i radiátorovým vytápěním [source: 1].
• Dávkování chemie do soustavy: Horní odvzdušňovací a servisní otvor umožňuje snadnou a rychlou aplikaci ochranných kapalin a inhibitorů koroze bez demontáže potrubí [source: 1].

Proč zvolit magnetický filtr IVAR.DIRTSTOP XL 1" (kód 520136):

• Trojitý separační účinek: Kombinace cyklonového efektu, duálního neodymového magnetu a nerezového filtračního sítka (800 µm) [source: 1].
• Mimořádně silná magnetická síla: Dva neodymové magnety s indukcí 2× 12 000 G s diametrickou polarizací pro maximální záchyt magnetitu [source: 1].
• Vysoká hydraulická kapacita: Dimenzováno pro průtok až 4,60 m3/h při zachování špičkového koeficientu Kv 13,9 [source: 1].
• Velkoobjemová sběrná komora (450 ml): Velká dekantační nádoba pojme značné množství kalu bez snížení průtoku a výrazně prodlužuje servisní intervaly [source: 1].
• Plně otočné těleso (360°): Snadné přizpůsobení stísněným prostorům – montáž ve svislé, vodorovné i šikmé poloze [source: 1].
• Integrované kulové kohouty v T-kusu: Kompletní armatura v balení umožňuje bleskové uzavření a odkalení bez úniku vody ze systému [source: 1].
• Tělo ze špičkového technopolymeru: Plast PA66 vyztužený 30 % skelných vláken zaručuje vynikající pevnost, tepelnou stálost i odolnost proti mikrotrhlinám a glykolu [source: 1].

Montážní doporučení a postup servisu:

• Filtr instalujte na vratné potrubí (zpátečku) před chráněný zdroj tepla (kotel, tepelné čerpadlo) a před oběhové čerpadlo.
• Díky otočnému T-kusu lze filtr osadit do svislých, vodorovných i šikmých (45°) tras potrubí [source: 1]; tělo filtru musí směřovat odkalovacím ventilem vždy dolů [source: 1].
• Běžné čištění: Uzavřete integrované kulové kohouty na T-kusu [source: 1], vyjměte spodní magnetické tyče z jímek (kal opadne do komory) [source: 1] a otevřením vypouštěcího ventilu nečistoty vypláchněte [source: 1].
• Hloubkové čištění: Po uzavření armatur lze spodní díl filtru snadno odšroubovat, vyjmout sítko a cyklonovou vložku a komoru důkladně vymýt [source: 1].
• Pro aplikaci systémových inhibitorů (např. GEL.LONG LIFE 100) využijte horní plnicí víčko tělesa filtru [source: 1].

Technické parametry:

• Výrobce / Dodavatel: IVAR CS [source: 1]
• Modelová řada: IVAR.DIRTSTOP XL [source: 1]
• Objednací kód (SKU): 520136 [source: 1]
• Připojení: 1" vnitřní závit × 1" vnitřní závit (1" FF) [source: 1]
• Maximální orientační průtok: 4,60 m3/h [source: 1]
• Průtokový koeficient (Kv): 13,9 [source: 1]
• Maximální provozní tlak: PN 3 (3 bar) [source: 1]
• Rozsah provozních teplot: 0 až +90 °C [source: 1]
• Magnety: 2× neodymový magnet, magnetická indukce 2× 12 000 Gauss [source: 1]
• Porozita filtračního sítka: 800 µm (materiál nerezová ocel AISI 304) [source: 1]
• Objem sběrné dekantační komory: 450 ml [source: 1]
• Materiál těla a T-kusu: Technopolymer PA66 + 30 % skelná vlákna [source: 1]
• Materiál připojovacích dílů: Jakostní mosaz CW617N [source: 1]
• Kompatibilní média: Voda, glykolové směsi (max. koncentrace 50 %) [source: 1]
• Instalační pozice: Vertikální, horizontální i pod úhlem 45° [source: 1]

Často kladené otázky (FAQ):

• Proč je DIRTSTOP XL vhodnější pro tepelná čerpadla než běžné filtry?
  • Tepelná čerpadla vyžadují pro správný přenos tepla a bezchybný chod výrazně vyšší průtoky otopné vody než klasické kotle. DIRTSTOP XL má mimořádně vysoký průtokový koeficient Kv 13,9 a kapacitu až 4,60 m3/h [source: 1], takže neklade průtoku odpor a nezpůsobuje chybová hlášení o nízkém průtoku v jednotce.
• Musí se k filtru dokupovat uzavírací ventily?
  • Ne, provedení pod kódem 520136 již obsahuje integrovaný T-kus s vestavěnými kulovými uzávěry [source: 1], takže máte kompletní připojovací i servisní armaturu v jednom balení.
• Lze k filtru dokoupit tepelnou izolaci?
  • Ano, k filtru DIRTSTOP XL lze samostatně doobjednat originální tvarovanou tepelnou izolaci ARPRO pod objednacím kódem 520320 [source: 1].
• Jaká bezpečnostní opatření platí pro silné magnety?
  • Filtr obsahuje permanentní neodymové magnety o síle 2× 12 000 Gauss [source: 1]. Osoby s kardiostimulátorem se nesmí přibližovat k vyjmutým magnetům na vzdálenost menší než 1 metr [source: 1]. Magnety rovněž udržujte v bezpečné vzdálenosti od platebních karet a citlivé elektroniky [source: 1].
