Popis produktu

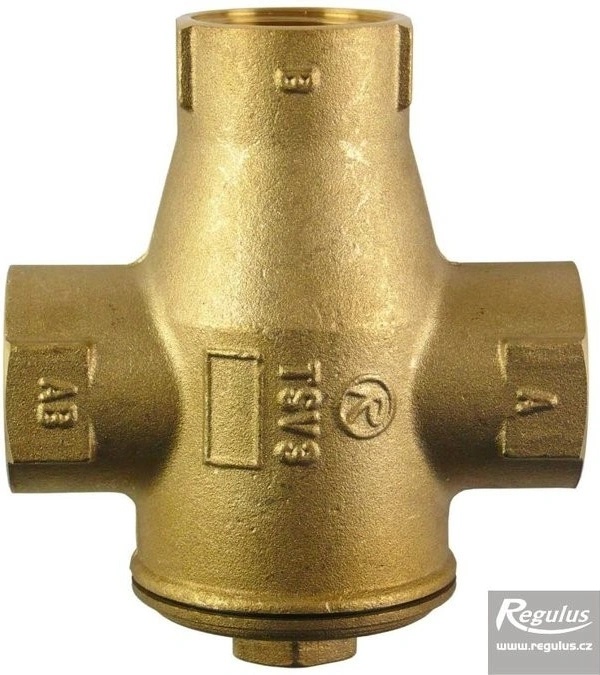

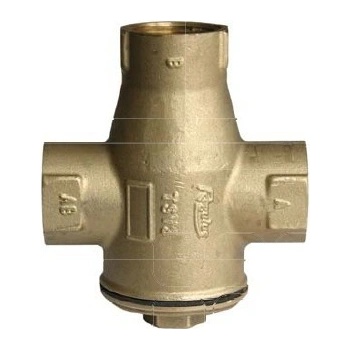

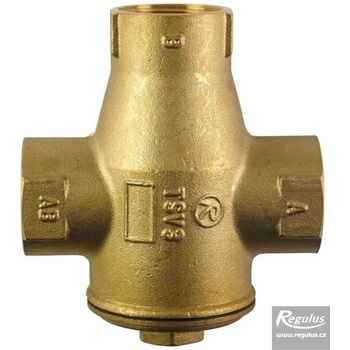

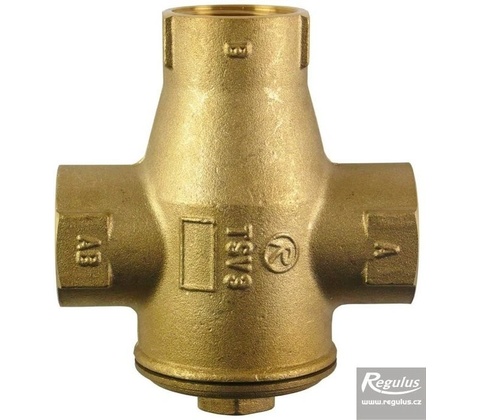

TERMOSTATICKÝ SMĚŠOVACÍ VENTIL REGULUS TSV3B 1" 55 °C
REGULUS TSV3B 55 °C je termostatický třícestný směšovací ventil určený k ochraně kotlů před příliš nízkou teplotou vratné vody. Automaticky směšuje chladnější vodu vracející se z otopné soustavy nebo akumulační nádrže s horkou vodou z kotlového okruhu.
Správná ochrana zpátečky pomáhá omezovat kondenzaci vodních par na teplosměnných plochách kotle, nízkoteplotní korozi a vznik nežádoucích usazenin. Přispívá tak ke spolehlivému provozu a delší životnosti zdroje tepla.
Hlavní předností řady TSV3B je integrované automatické vyvažování bypassu. Ventil průběžně upravuje směšovací poměr mezi horkou vodou z kotle a chladnější vodou z otopné soustavy, aniž by bylo nutné samostatně nastavovat vyvažovací ventil bypassu.
Termostatický člen s otevírací teplotou 55 °C pracuje automaticky, bez elektrického napájení, servopohonu nebo externí řídicí jednotky.
Ventil má mosazné tělo, jmenovitou světlost DN25 a tři vnitřní závity G 1". Je určen pro teplovodní otopné soustavy s odpovídajícími provozními parametry.
Ve WESPO doporučujeme REGULUS TSV3B 55 °C pro kotlové okruhy, u kterých výrobce zdroje tepla připouští tuto otevírací teplotu. Pokud kotel vyžaduje vyšší minimální teplotu zpátečky, je nutné zvolit odpovídající variantu ventilu.
KDY A PRO KOHO JE PRODUKT VHODNÝ
Ventil REGULUS TSV3B 55 °C je vhodný pro otopné soustavy, kde je požadována termostatická ochrana zpátečky s otevírací teplotou 55 °C.
Vhodný pro:
- Topenáře – při montáži a rekonstrukci kotlových okruhů.
- Instalatéry – pro zapojení ochrany zpátečky v teplovodních soustavách.
- Montážní firmy – při realizaci kotelen a technických zařízení budov.
- Servisní techniky – při výměně termostatických ventilů ve stávajících instalacích.
- Projektanty vytápění – při návrhu kotlových okruhů s automatickým vyvažováním bypassu.
- Majitele kotlů – pokud výrobce kotle požaduje nebo připouští odpovídající teplotu ochrany zpátečky.
- HLAVNÍ VLASTNOSTI A VÝHODY
- Ochrana zpátečky kotle – pomáhá omezit přívod příliš studené vody do zdroje tepla.
- Otevírací teplota 55 °C – automatické termostatické řízení směšování.
- Automatické vyvažování bypassu – bez nutnosti samostatného ručního vyvažování.
- Omezení kondenzace a nízkoteplotní koroze – při správném návrhu otopné soustavy.
- Omezení tvorby usazenin – podporuje vhodné provozní podmínky kotle.
- Bez elektrického napájení – provoz pomocí integrovaného termostatického členu.
- Připojení 3× G 1" F – tři vnitřní závity.
- Jmenovitá světlost DN25 – pro odpovídající hydraulické podmínky.
- Mosazné tělo – odolné provedení pro otopné soustavy.
- Montáž v libovolné poloze – při dodržení předepsaného zapojení.
- Použití s vodou a glykolem – směs vody a glykolu maximálně v poměru 1:1.
POUŽITÍ V PRAXI
Ventil TSV3B 55 °C se instaluje do kotlového okruhu, kde zajišťuje směšování horké vody z výstupu kotle s chladnější vodou vracející se z otopné soustavy.
Typické použití:
- Ochrana zpátečky kotlů s požadovanou otevírací teplotou 55 °C.
- Kotlové okruhy s akumulační nádrží.
- Teplovodní otopné soustavy.
- Rekonstrukce a modernizace kotelen.
- Náhrada odpovídajícího termostatického ventilu ve stávajícím systému.
Princip funkce:
Při nízké teplotě vratné vody ventil upřednostňuje cirkulaci horké vody přes kotlový bypass. Jakmile se teplota dostane do oblasti otevírání termostatického členu, začne postupně připouštět chladnější vodu z otopné soustavy.
Integrované automatické vyvažování bypassu průběžně upravuje průtok mezi jednotlivými vstupy.
Označení připojení:
- A – vstup chladnější vratné vody z otopné soustavy.
- B – vstup horké vody z kotlového bypassu.
- AB – výstup směšované vody směrem ke kotli.
Při montáži je nutné dodržet označení připojení na těle ventilu a hydraulické schéma výrobce.
Důležité: Hodnota 55 °C označuje otevírací teplotu termostatického členu. Neznamená, že ventil za všech provozních podmínek udržuje přesně 55 °C.
Ventil není určen k regulaci teploty topné vody pro podlahové vytápění.
- OBSAH BALENÍ
- 1× termostatický směšovací ventil REGULUS TSV3B 55 °C.
Ventil obsahuje integrovaný termostatický člen a automatické vyvažování bypassu.
- TECHNICKÉ PARAMETRY
- Výrobce: REGULUS.
- Typ: TSV3B.
- Objednací číslo: 11281.
- Druh výrobku: Termostatický třícestný směšovací ventil.
- Určení: Ochrana zpátečky kotle.
- Otevírací teplota: 55 °C.
- Jmenovitá světlost: DN25.
- Připojení: 3× vnitřní závit G 1".
- Maximální provozní přetlak: 6 bar.
- Maximální pracovní teplota: 95 °C.
- Kvs A › AB: 6,2 m3/h.
- Kvs B › AB: 4,4 m3/h.
- Vyvažování bypassu: Automatické.
- Pracovní kapalina: Voda nebo směs vody a glykolu.
- Maximální poměr voda–glykol: 1:1.
- Montážní poloha: Libovolná.
- Materiál těla: Mosaz.
- Materiál pružiny: Nerezová ocel.
- Těsnění termostatického členu a zátky: EPDM.
- Těsnění kuželky: NBR.
- Hmotnost ventilu: Přibližně 0,77 kg.
- Elektrické napájení: Není potřeba.
ČASTO KLADENÉ OTÁZKY (FAQ)
K čemu slouží ventil REGULUS TSV3B 55 °C?
Slouží k ochraně zpátečky kotle. Automaticky směšuje horkou vodu z kotlového okruhu s chladnější vodou vracející se z otopné soustavy.
Co znamená otevírací teplota 55 °C?
Jde o teplotu, při které termostatický člen začíná měnit směšovací poměr. Skutečná teplota vratné vody závisí také na provozních podmínkách soustavy.
Jaký je rozdíl mezi TSV3B 45, 50, 55, 60 a 65 °C?
Jednotlivé varianty mají stejný základní účel a konstrukci, ale liší se otevírací teplotou termostatického členu. Správnou variantu je nutné vybrat podle požadavků výrobce kotle.
Je varianta 55 °C vhodná pro každý kotel na tuhá paliva?
Ne. Některé kotle vyžadují vyšší minimální teplotu vratné vody, například 60 nebo 65 °C. Před výběrem je nutné ověřit technickou dokumentaci konkrétního kotle.
Jaký je rozdíl mezi ventily TSV3 a TSV3B?
TSV3B má integrované automatické vyvažování bypassu. U provedení TSV3 se vyvažování řeší samostatně podle hydraulického zapojení.
Potřebuje ventil elektrické napájení?
Ne. Ventil pracuje automaticky pomocí termostatického členu.
Lze ventil instalovat svisle i vodorovně?
Ano. Výrobce umožňuje montáž v libovolné poloze. Je však nutné dodržet správné hydraulické zapojení.
Lze ventil použít s nemrznoucí směsí?
Ano. Výrobce povoluje směs vody a glykolu v maximálním poměru 1:1.
