Ventil směšovací termostatický TSV 3B 1" – 45 °C – Regulus | Kód 11282

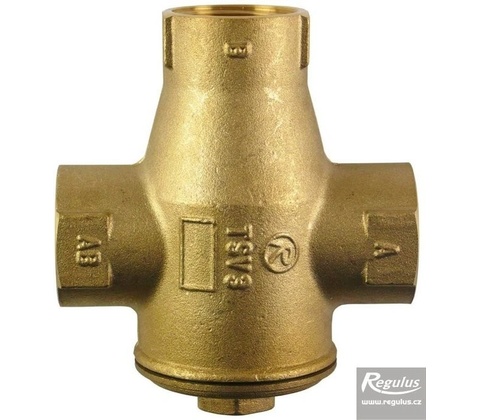

Termostatický směšovací ventil Regulus TSV 3B v dimenzi 1" (vnitřní závit G 1" F) s otevírací teplotou 45 °C (objednací kód 11282) představuje autonomní bezpečnostní a směšovací armaturu určenou k ochraně kotlů a krbových vložek na tuhá paliva, dřevo i pelety před nízkoteplotní korozí. Zajišťuje stálé předehřívání vratné otopné vody vstupující do kotle, čímž udržuje teplotu teplosměnných ploch nad rosným bodem spalin a zabraňuje nebezpečnému dehtování výměníku i spalinových cest.

Zásadní konstrukční předností moderní řady TSV 3B je integrované automatické vyvažování by-passu (zkratu). Ventil nepotřebuje žádný dodatečný ruční vyvažovací ventil na zkratovém potrubí z výstupu kotle – vnitřní kuželka s voskovým termočlenem totiž při nárůstu teploty plynule otevírá větev ze systému a zároveň automaticky přivírá by-pass až do jeho úplného uzavření. Tím se při plném nahřátí eliminuje nechtěná cirkulace horké vody přes zkrat a veškerý výkon zdroje tepla směřuje do otopné soustavy nebo akumulační nádrže. Teplota 45 °C je ideální pro moderní automatické peletové kotle, krbová kamna s teplovodním výměníkem nebo instalace s nízkoteplotním provozním režimem.

Pro koho a do jakých instalací je směšovací ventil TSV 3B 45 °C ideální:

• Automatické kotle na pelety a biomasu: Zajištění správné minimální teploty zpátečky bez rizika zbytečného přetápění kotlového okruhu.
• Krbové vložky a kamna s teplovodním výměníkem: Zamezení tvorby agresivního kondenzátu a černání průhledového skla topeniště.
• Soustavy s akumulačními nádržemi: Zajišťuje rychlý náběh kotle na provozní teplotu a plynulé vrstvení tepla v nádrži.
• Kotle do výkonu cca 25–35 kW: Dimenze DN 25 (1") s průtokovým součinitelem Kvs 6,2 m3/h spolehlivě pokryje hydraulické požadavky běžných rodinných domů.

Proč zvolit termostatický ventil Regulus TSV 3B (kód 11282):

• Automatické vyvažování by-passu: Odpadá nutnost instalace a složitého nastavování ručního regulačního ventilu na zkratu.
• Nulová spotřeba elektrické energie: Mechanický provoz řízený roztažností voskového článku bez kabeláže a řídicí elektroniky.
• Kompaktní provedení: Integrované řešení šetří instalační prostor v kotelně a snižuje počet spojů.
• Vysoká průtočnost Kvs 6,2 m3/h: Nízký hydraulický odpor zaručuje bezproblémový oběh i při vyšších průtocích otopné vody.
• Snadný servis z čela armatury: V případě potřeby lze vnitřní termočlen vyjmout či vyměnit za jinou teplotu přes servisní zátku bez demontáže tělesa z potrubí.
• Masivní mosazné těleso: Dlouhodobá odolnost vůči korozi, usazování nečistot i vysokému teplotnímu zatížení.

Montážní doporučení a hydraulické zapojení:

• Ventil se montuje na vratné potrubí do kotle v souladu s vyznačeným směrem toku otopné vody (hrdlo A = vstup z otopného systému, hrdlo B = by-pass z výstupu kotle, hrdlo AB = výstup směšované vody do zpátečky kotle).
• Oběhové čerpadlo kotlového okruhu se instaluje mezi výstupní hrdlo AB a vstup do kotle.
• Mezi výstup z kotle a vstupní hrdlo B ventilu se zapojuje neškrcené zkratové potrubí (by-pass).
• Ventil lze instalovat v libovolné poloze (vodorovně i svisle), doporučujeme však zachovat přístup k čelní servisní zátce pro budoucí údržbu.
• Před a za ventil doporučujeme osadit uzavírací kulové kohouty pro snadný servis bez nutnosti vypouštět vodu z celé soustavy.

Technické parametry:

• Výrobce: Regulus
• Modelová řada: TSV 3B
• Objednací kód (SKU): 11282
• Typ armatury: Třícestný termostatický směšovací ventil
• Jmenovitá světlost: DN 25
• Připojovací závity: 3× vnitřní závit G 1" F
• Jmenovitá otevírací teplota: 45 °C
• Průtokový součinitel Kvs (ze systému A do AB): 6,2 m3/h
• Průtokový součinitel Kvs (z by-passu B do AB): 4,4 m3/h
• Maximální provozní tlak: 6 bar (0,6 MPa)
• Maximální provozní teplota: 95 °C
• Materiál tělesa: Kovaná mosaz

Často kladené otázky (FAQ): • V čem se liší TSV 3B od staršího typu TSV 3?

Původní modely TSV 3 vyžadovaly na zkratové potrubí ruční vyvažovací ventil, který se musel mechanicky seřídit. Modelová řada TSV 3B má vyvažování by-passu integrováno uvnitř – jakmile se teplota zvýší, vnitřní kuželka zkrat samočinně uzavře. • Lze u tohoto ventilu v budoucnu změnit teplotu na 55 °C nebo 65 °C?

Ano, těleso ventilu zůstává v potrubí. Stačí odšroubovat čelní zátku a vyměnit stávající termočlen 45 °C za náhradní patronu Regulus s požadovanou teplotou (např. kód 12100 pro 65 °C). • Jak ventil funguje při zatápění?

Při studeném kotli (pod 45 °C) je vstup ze systému (A) zcela uzavřen a voda cirkuluje pouze v malém kotlovém okruhu přes by-pass (B). Kotel se tím rychle nahřeje. Po dosažení 45 °C začne ventil přimíchávat chladnější vodu ze systému tak, aby teplota do kotle neklesla pod tuto hodnotu.
