Popis produktu

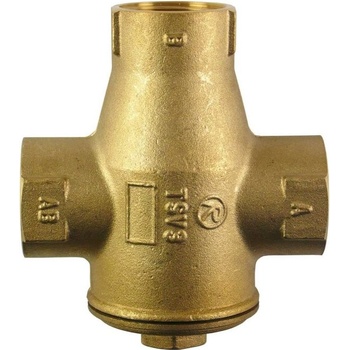

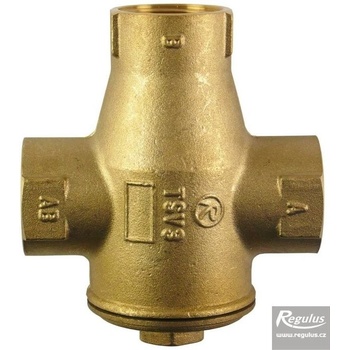

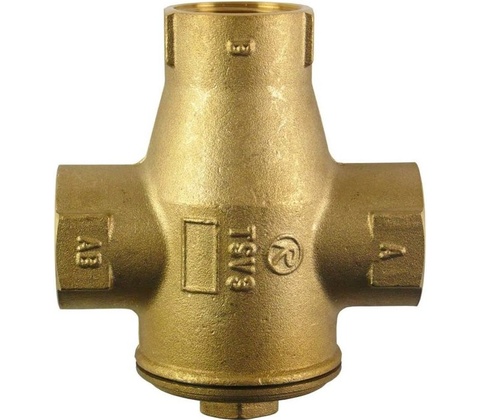

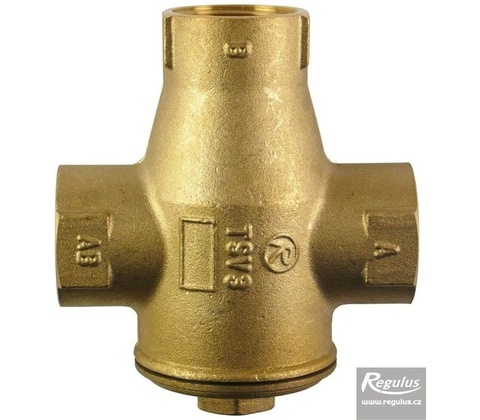

TERMOSTATICKÝ SMĚŠOVACÍ VENTIL REGULUS TSV3B 60 °C – 15518
REGULUS TSV3B 60 °C je termostatický třícestný směšovací ventil určený k ochraně kotlů na tuhá paliva před nízkou teplotou vratné vody. Automaticky směšuje chladnější vodu vracející se z otopné soustavy nebo akumulační nádrže s horkou vodou z výstupu kotle.
Tím pomáhá udržovat dostatečně vysokou teplotu zpátečky a omezuje kondenzaci vodních par na teplosměnných plochách kotle. Správná ochrana zpátečky snižuje riziko nízkoteplotní koroze, zanášení výměníku a tvorby dehtových usazenin.
Ventil má otevírací teplotu 60 °C a integrované automatické vyvažování bypassu. Při změně směšovacího poměru upravuje průtok mezi horkou vodou z kotlového bypassu a chladnější vodou z otopného systému.
Výhodou provedení TSV3B je, že není nutné samostatně nastavovat vyvažovací ventil bypassu. Termostatický člen pracuje automaticky, bez elektrického napájení nebo servopohonu.
Ventil je vybaven mosazným tělem, má jmenovitou světlost DN25 a tři vnitřní závity G 1". Lze jej instalovat v libovolné montážní poloze při dodržení předepsaného hydraulického zapojení.
Ve WESPO doporučujeme REGULUS TSV3B 60 °C pro kotlové okruhy na tuhá paliva, u kterých výrobce kotle požaduje odpovídající ochranu vratné vody a kde je vhodná otevírací teplota 60 °C.
KDY A PRO KOHO JE PRODUKT VHODNÝ
Termostatický ventil TSV3B 60 °C je vhodný pro otopné soustavy s kotlem na tuhá paliva, kde je potřeba zajistit automatické směšování vratné vody.
Vhodný pro:
- Topenáře – při montáži a rekonstrukci kotlových okruhů.
- Instalatéry – pro zapojení ochrany zpátečky v teplovodních otopných soustavách.
- Montážní firmy – při realizaci kotelen na dřevo a další tuhá paliva.
- Servisní techniky – při výměně nebo modernizaci termostatických ventilů.
- Majitele kotlů na tuhá paliva – pokud výrobce kotle předepisuje ochranu zpátečky s odpovídající teplotou.
- Realizátory systémů s akumulační nádrží – pro směšování chladnější vratné vody s horkou vodou z kotle.
Varianta 60 °C je určena pro systémy, ve kterých je tato otevírací teplota vhodná podle dokumentace výrobce kotle a návrhu vytápění.
- HLAVNÍ VLASTNOSTI A VÝHODY
- Ochrana zpátečky kotle – omezuje přívod příliš studené vody do kotle.
- Otevírací teplota 60 °C – automatická termostatická regulace směšování.
- Automatické vyvažování bypassu – bez nutnosti samostatného ručního nastavování.
- Omezení kondenzace – pomáhá chránit teplosměnné plochy kotle.
- Nižší riziko nízkoteplotní koroze – podporuje správné provozní podmínky.
- Omezení tvorby dehtu a usazenin – při správně navrženém kotlovém okruhu.
- Bez elektrického napájení – funkce je zajištěna termostatickým členem.
- Připojení 3× G 1" F – tři vnitřní závity pro zapojení do potrubí.
- Jmenovitá světlost DN25 – pro odpovídající hydraulické podmínky.
- Mosazné tělo – odolné provedení pro otopné soustavy.
- Montáž v libovolné poloze – podle technického listu výrobce.
- Použití s vodou i glykolem – směs vody a glykolu maximálně v poměru 1:1.
POUŽITÍ V PRAXI
Ventil REGULUS TSV3B 60 °C se instaluje do kotlového okruhu pro směšování horké vody z výstupu kotle s chladnější vratnou vodou z otopné soustavy nebo akumulační nádrže.
Typické použití:
- Ochrana zpátečky kotlů na dřevo.
- Ochrana kotlů na další tuhá paliva.
- Kotlové okruhy s akumulační nádrží.
- Teplovodní otopné soustavy.
- Rekonstrukce a modernizace kotelen.
- Náhrada vhodného termostatického ventilu ve stávajícím systému.
Jak ventil pracuje:
Při nízké teplotě vratné vody ventil upřednostňuje cirkulaci horké vody přes kotlový bypass. Jakmile teplota dosáhne oblasti otevírání termostatického členu, ventil postupně připouští chladnější vodu z otopné soustavy.
Integrované automatické vyvažování bypassu upravuje průtok mezi oběma vstupy a podporuje správnou funkci kotlového okruhu.
Označení připojení:
- A – vstup chladnější vratné vody z otopné soustavy.
- B – vstup horké vody z kotlového bypassu.
- AB – výstup směšované vody směrem ke kotli.
Při montáži je nutné dodržet označení na těle ventilu a hydraulické schéma výrobce.
Důležité: Hodnota 60 °C označuje otevírací teplotu termostatického členu. Neznamená, že ventil za všech provozních podmínek udržuje přesně 60 °C.
Ventil není určen pro regulaci teploty topné vody do podlahového vytápění.
- OBSAH BALENÍ
- 1× termostatický směšovací ventil REGULUS TSV3B 60 °C.
Ventil obsahuje integrovaný termostatický člen a automatické vyvažování bypassu.
Tepelná izolace a připojovací šroubení nejsou uvedeny jako součást základního provedení.
- TECHNICKÉ PARAMETRY
- Výrobce: REGULUS.
- Typ: TSV3B.
- Objednací číslo: 15518.
- Druh výrobku: Termostatický třícestný směšovací ventil.
- Určení: Ochrana zpátečky kotle na tuhá paliva.
- Otevírací teplota: 60 °C.
- Jmenovitá světlost: DN25.
- Připojení: 3× vnitřní závit G 1".
- Maximální provozní přetlak: 6 bar.
- Maximální pracovní teplota: 95 °C.
- Průtokový součinitel Kvs A › AB: 6,2 m3/h.
- Průtokový součinitel Kvs B › AB: 4,4 m3/h.
- Vyvažování bypassu: Automatické.
- Pracovní kapalina: Voda nebo směs vody a glykolu.
- Maximální poměr voda–glykol: 1:1.
- Montážní poloha: Libovolná.
- Materiál těla: Mosaz.
- Materiál pružiny: Nerezová ocel.
- Těsnění termostatického členu a zátky: EPDM.
- Těsnění kuželky: NBR.
- Rozměr O-kroužku pod zátkou: O 45 × 3 mm.
- Hmotnost ventilu: 0,77 kg.
- Hmotnost včetně balení: Přibližně 0,78 kg.
- Rozměry ventilu podle nákresu: Přibližně 106 × 94 mm.
- Rozměry balení: Přibližně 10 × 12 × 6,5 cm.
- Elektrické napájení: Není potřeba.
ČASTO KLADENÉ OTÁZKY (FAQ)
K čemu slouží termostatický ventil REGULUS TSV3B 60 °C?
Slouží k ochraně kotle na tuhá paliva před příliš nízkou teplotou vratné vody. Směšuje chladnější vodu z otopné soustavy s horkou vodou z kotle a pomáhá omezovat kondenzaci a nízkoteplotní korozi.
Co znamená otevírací teplota 60 °C?
Jde o teplotu, při které termostatický člen začíná měnit směšovací poměr. Výsledná teplota vratné vody závisí také na provozních podmínkách otopné soustavy.
Jaký je rozdíl mezi ventily TSV3B 60 °C a TSV3B 65 °C?
Obě varianty mají stejné základní konstrukční provedení, připojení DN25 a automatické vyvažování bypassu. Liší se otevírací teplotou termostatického členu. Varianta 60 °C začíná připouštět chladnější vodu při nižší teplotě než varianta 65 °C.
Jaký je rozdíl mezi ventily TSV3 a TSV3B?
TSV3B má integrované automatické vyvažování bypassu. U provedení TSV3 je potřeba vyvažování řešit samostatně podle hydraulického zapojení.
Je ventil vhodný pro kotel na dřevo?
Ano, je určen pro otopné soustavy s kotli na tuhá paliva. Před výběrem je nutné ověřit, zda otevírací teplota 60 °C odpovídá požadavkům konkrétního kotle.
Potřebuje ventil elektrické napájení?
Ne. Ventil pracuje automaticky pomocí termostatického členu a nevyžaduje servopohon ani elektrické připojení.
Lze ventil namontovat svisle i vodorovně?
Ano. Výrobce umožňuje montáž v libovolné poloze. Je však nutné dodržet správné zapojení vstupů A, B a výstupu AB.
Lze ventil použít v systému s nemrznoucí směsí?
Ano. Výrobce povoluje směs vody a glykolu v maximálním poměru 1:1.
