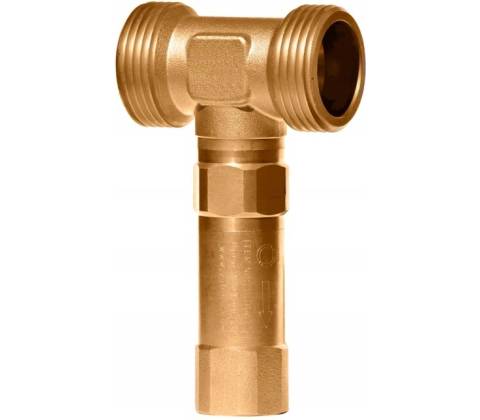

Samee 1'' QSD25

Bezpečnostní ventil proti zamrznutí

Připojení 1"

Vyrobeno v Itálii pro polské společnost SAMEE

Katalogové číslo: QSD25

Nemrznoucí ventil řady QS slouží k zabezpečení instalací pracujících v uzavřeném systému s tepelným čerpadlem typu monoblok, naplněným faktorem, kterým je voda. Úkolem tohoto ventilu je chránit výměník a instalační prvky v situaci, kdy dojde k zániku průtoku faktoru v instalaci v důsledku nedostatku napájení v obdobích výskytu negativních teplot venku.

Teplota provozu ventilu je 3º,C, díky čemuž dochází k kondenzaci činidla. Maximální otevření ventilu probíhá při teplotě 1ºC. Když teplota činidla dosáhne 4º C – ventil se automaticky uzavře.

TECHNICKÉ ÚDAJE:

• Médium: voda
• Rozsah práce (medium): 0 až +75 °C
• Rozsah provozu (vnější teplota): -30 až +60º C
• Teplota provozu ventilu (střední): +3º C
• Maximální teplota otevření (medium): +1º C
• Teplota uzávěru (střední): +4º C
• Maximální tlak: 10 bar
• Průtok QSD25 (DN 25): 10 m³/ h

STAVBA:

• tělo ventilu
• automatický stop ventil
• termostatická vložka

ROZMĚRY:

• A – 116 mm
• B – 58 mm
• G – 1"

PRAVIDLA MONTÁŽE:

Protinárazové ventily řady QS montujeme vždy v párech: po jednom na napájecí a vratné trubce na vnějším úseku instalace, mijankově, aby vykapávání z ventilu namontovaného na horní trubce nevytékalo na ventil namontovaný níže. Montáž provádíme ve svislé poloze s vypouštěcím otvorem směřujícím dolů.

Ventil namontovaný na spodní trubce by se neměl a nesmí dotýkat země nebo základů tepelného čerpadla, odtok by měl být vzdálen alespoň jednu délku ventilu (min. 15 cm). Ventil by měl být namontován daleko od jakéhokoli dalšího prvku zdroje tepla, aby nedošlo k narušení správného fungování ventilu. Je třeba dodržet odstup mezi nemrznoucími ventily nejméně 10 cm.

Nezamrzací ventily se nesmí izolovat, protože nebudou správně fungovat. Ventily musí být chráněny před deštěm, sněhem a přímým slunečním zářením.

PRINCIP FUNGOVÁNÍ:

Ventily Samee řady QS používáme jako ochranu proti zamrznutí pro topná zařízení – tepelná čerpadla typu monoblok, kde topným faktorem v instalaci je voda. Tyto ventily slouží jako dodatečná ochrana v případě výpadku napájení elektřinou. V případě výpadku proudu v podzimním a zimním období a brzy na jaře jsou vnější prvky instalace založené na tepelném čerpadlu typu monoblok vystaveny ochlazení vnitřního faktoru. V případě vody je teplota mrazu 0ºC a změnou stavu soustředění se voda zvětší o 20 %, což může způsobit poškození vnější části instalace.

Když teplota činidla klesne na 3ºC – ventily QS se otevřou a způsobí vykapávání činidla, horní ventil začne nasávat vzduch (pro vyrovnání podtlaku), spodní bude neustále způsobovat vykapávání kapaliny. Pokles teploty činidla je přímo spojen s otevřením kondenzačního ventilu. Čím nižší je teplota, tím větší je její otevření. Maximální vykapávání ventilu nastává při teplotě 1 °C. Když teplota dosáhne hodnoty 4 °C, ventily se automaticky uzavře.

V případě zjištění poruchy azntzamrzacího ventilu lze vypouštěcí ventil vyměnit bez nutnosti výměny celého ventilu. Ventil QS je konstruován tak, že jako spojovací prvek má automatický uzavírací (stopový) ventil, který po vyšroubování vypouštěcího ventilu (kód QSB) způsobuje udržení tlaku v instalaci.

GRAF:

Označení v grafu:

• p – označuje polohu ventilu v mm, 1 mm představuje maximální otevření
• t – teplota v ºC
• k.p. – křivka zvedání
• k.o. – křivka klesání

Body A a B na křivce jsou polohy otevírání a zavírání ventilů. Ventil se otevírá při teplotě 3 °C, úplné uzavření probíhá při 4ºC. Úplné otevření (maximální odtok) nastává při 1ºC.
