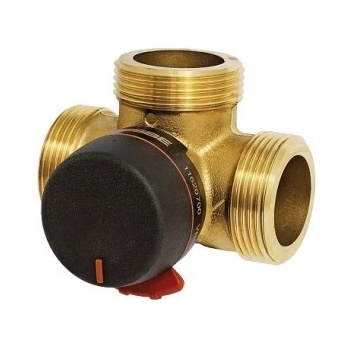

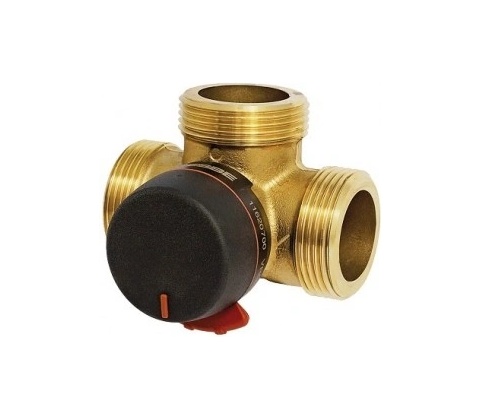

Esbe 11620800

VRG 232, VNĚJŠÍ ZÁVIT

Kompaktní směšovací ventily řady VRG 230 jsou vyrobeny z mosazi typu DZR s ochranou proti vyluhování zinku s možností použití pro aplikace kde není požadována regulační charakteristika. Pro jednodušší a pohodlnější ovládání jsou ventily opatřeny protiskluzovým knoflíkem s měkkým povrchem a nastavitelnými koncovými spínači s úhlem otáčení max 90°. Stupnice pod knoflíkem může být umístěna libovolně po dráze otáčení srdce klapky v závislosti k orientaci ventilu v aplikaci. Ventily VRG230 společně s pohony ESBE řady ARA600 nebo ovladači ESBE řad CRA110 a CRB100 nabízejí také možnost snadné automatizace díky jedinečnému rozhraní mezi ventilem a pohonem.

Ventily ESBE VRG230 jsou k dispozici ve velikostech DN 15 – 50 s vnitřním nebo vnějším závitem, s otočnou maticí v DN20 nebo svěrnými kroužky pro potrubí s vnějším průměrem 22 a 28 mm.

Ventily VRG 140 jsou navrženy pro

Topení

Chlazení

Pitnou vodu

Solární systémy

Ventilaci

Centrální rozvody

Vhodné kompatibilní servopohony řada ARA600 řada 90 (nutný adaptér) řada 90C řada CRB100 řada CRA110

Obj. číslo

DN

Kvs

Připojení

A

B

C

D

Hmotnost (kg) 11620600 20 6,3

G 1" 36 72 32 50 0,43 11620700 25 10

G 1 1/4" 41 82 34 52 0,7 11620800 32 16

G 1 1/2" 47 94 37 55 0,95 11621500 40 30

G 2" 53 106 44 60 1,73 11621700 50 40

G 2 1/4 60 120 46 64 2,39
